Graissage parallélogramme

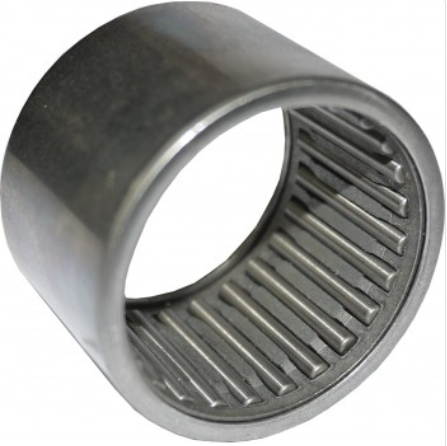

Douille à aiguille.

Merci B1 !
Je vais me procurer un circlips de rechange au cas ... avant de déposer le roulement.
Bonne soirée

PAPYPAT écrit: Merci B1 !
Je vais me procurer un circlips de rechange au cas ... avant de déposer le roulement.
Bonne soirée

Respect Papypat, faire le roulement de direction sur un engin neuf de 3 mois.:woohoo:
A l'inverse du graissage des 4 roulements du parallélogramme que je viens de refaire avec KWC.

Il ne faut pas déposer les 2 roulements, simplement les graisser, tu verras sur place et effectivement prévois un circlips de rechange. le perçage permet de graisser sans retirer le circlips.

Oui c'est plus prudent d'avoir un circlips de rechange au cas ou ! L'axe est de diamètre 8 mm c'est courant à trouver

Ou alors mettre de la graisse en bombe sans démontage ... ça passerait B1 ?

Non.
Il y a une rondelle de bourrage à chaque extrémité (en16x12x3)

Ok, il n'y plus qu'à trouver un circlips et de démonter pour graisser !
Mais pour le moment c'est pas trop urgent mon Yourban n'a que 2900 Kms, le plus important était de faire le parallélogramme ...

A vérifier tout les 5000 kms.
J'ai pas le temps de faire une video, mais quant les roulements ont fonctionnés longtemps sans graissage, tu te retrouves avec un jeu latérale, voir un durcissement de le direction et du jeu, comme les roulements de fourches.

Bonjour,
J'ai vu sur la colonne centrale de direction (reliée au guidon) qu'il y avait également deux boulons comme sur le parallélogramme, 1 en haut et 1 bas, doivent-ils êtres déposés pour effectuer le graissage ? Voir photo.
Vos avis et conseils !
Merci

PAPYPAT écrit: Bonjour,
J'ai vu sur la colonne centrale de direction (reliée au guidon) qu'il y avait également deux boulons comme sur le parallélogramme, 1 en haut et 1 bas, doivent-ils êtres déposés pour effectuer le graissage ? Voir photo.
Vos avis et conseils !
Merci

Cette image est caché pour les invités.
Veuillez vous connecter ou vous enregistrer pour la consulter.

Non!!!:woohoo:

Salut B1, j'au vu ton "non" catégorique ... faut pas y toucher ?

Bonjour Papypat

Peux tu détailler le graissage haut et bas du parallélogramme , je ne sais pas le faire ?

Pour les douilles a aiguilles; Est ce long a faire?

merci de ton retour Cdlt

mars812 écrit: Bonjour Papypat

Peux tu détailler le graissage haut et bas du parallélogramme , je ne sais pas le faire ?

Pour les douilles a aiguilles; Est ce long a faire?

merci de ton retour Cdlt

Bonjour, voir le PDF en pièce jointe pour le parallélogramme, pour le roulement avec la gage à aiguille, je ne l'ai pas encore fait.
Par contre, si tu hésites il vaut mieux te rapprocher de ton concessionnaire ou d'un ami qui a des connaissances en mécanique

Merci pour ton amabilité et ta générosité. Ce que je comprend c est que tu ne graisses que d un côté du bras L avant . La vidéo associé à ton sujet laissait entendre qu il fallait graisser les 2 côtés du bras.. L avant et L arrière. Un graisseur est obligatoire ? Depuis que J ai réparer mon scoot je suis un peu brouille avec mon cons.... Et J ai pas d amis je vais acheter un peu de matériel pour faire dans la règle de L art... Bonne journée amicalement

Oui , il faut un graisseur , demande à Semerkhet , il peut en confectionner . Sinon , tu va chez un cons pour l"acheter , mais c'est pas donné .
Pour le graissage , il faut graisser à droite , haut et bas et à gauche haut et bas .

mars812 écrit: Merci pour ton amabilité et ta générosité. Ce que je comprend c est que tu ne graisses que d un côté du bras L avant . La vidéo associé à ton sujet laissait entendre qu il fallait graisser les 2 côtés du bras.. L avant et L arrière. Un graisseur est obligatoire ? Depuis que J ai réparer mon scoot je suis un peu brouille avec mon cons.... Et J ai pas d amis je vais acheter un peu de matériel pour faire dans la règle de L art... Bonne journée amicalement

Bonjour, non que l'avant, la graisse se diffuse partout !

c est noté merci a toi

Intéressant, je n'ai pas trouvé de ligne parlant de ce type d'entretien sur le tableau de programme d'entretien du manuel... Hors, vu la pièce jointe fourni par PAPYPAT, c'est bien une directive PIAGGIO... je suppose qu'il va falloir que je fasse pareil sur mon 500 HPE ?!?
Ils n'auraient pas pu prendre ça en compte chez PIAGGIO sur le manuel avec le retour d'expérience ?

Oui, il te faut le faire rapidement,
Perso, le graissage des 4 roulements et la bielle de direction a été une des clauses de l'achat de mon HPE avant livraison, gratuitement. J'ai assisté à la dépose de la bielle le mécano a été dégoutté par une goutte de graisse ou d'huile les pièces bien propre et bien brillante, plus environ une cartouche de 400 gr. pour les 4 roulements.
Depuis 10 ans, aucun changement. Idem pour les liquides tous les 2 ans ou 20.000, hors révision.

J ai graisser la biellette de direction il n y a pas de difficulté particulière en ayant une pince à circlips
